單相一體化光電隔離型固態調壓器
Single Phase Photo-Elec. Insulated Continuous Voltage Regulation Modules（Closed Network）
■ 特點、用途Features & Uses
GJTb系列單相移相固態無級調壓器系光電隔離型模塊，利用輸入端電壓或電流的變化實現對輸出端負載功率的自動控制，主要用于調、控溫及照明設備的調光、電動機調速等應用領域。
該系列調壓模塊輸入輸出采用光電隔離、輸出功率可連續無級調制且功率調制線性好，具有安全可靠、壽命長、接線端子與底板絕緣電壓高等特點。
模塊輸入端采用全兼用模式，既可通過計算機數碼轉換、數字程控電路及具有0-5V、0-10V電壓或0-10mA、4-20mA電流輸出的儀表接口，也可采用電位器手動調節輸出功率;在許多場合下可代替笨重的調壓變壓器。
模塊集電源電路、移相觸發電路、可控硅及保護電路于一身，大大方便了用戶使用。
電性能表Electrical Characteristics
|
型號
技術指標
|
GJTb20-W-1P | GJTb40-W-1P | GJTb60-W-1P | GJTb80-W-1P | GJTb100-W-1P | GJTb150-W-1P | ||
|
輸
出
參
數
|
較大負載電流 | 20A（RMS） | 40A（RMS） | 60A（RMS） | 80A（RMS） | 100A（RMS） | 150A（RMS） | |
|
負載電壓范圍
|
40-380 VAC（RMS） | 40-380 VAC（RMS） | 40-380 VAC（RMS） | 40-380 VAC（RMS） | 40-380 VAC（RMS） | 40-380 VAC（RMS） | ||
|
峰值電壓
|
600VAC
|
600VAC
|
600VAC
|
600VAC
|
600VAC
|
600VAC
|
||
|
導通角范圍
|
0-180º
|
0-180º
|
0-180º
|
0-180º
|
0-180º
|
0-180º
|
||
|
浪涌電流
10mS
|
200
|
400A
|
600A
|
800A
|
1000A
|
1500A
|
||
|
斷態漏電流
max
|
5mA（RMS） | 5mA（RMS） | 10mA（RMS） | 10mA（RMS） | 20mA（RMS） | 20mA（RMS） | ||
|
頻率范圍
|
50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | 50/60HZ | ||
|
輸入?yún)?shù)
|
控制電壓范圍
|
0-5VDC ， or
0-10VDC
|
0-5VDC ， or 0-10VDC | 0-5VDC， or 0-10VDC |
0-5VDC， or
0-10VDC
|
0-5VDC ， or
0-10VDC
|
0-5VDC， or
0-10VDC
|
|
|
控制電流范圍
|
4-20mADC, or
0-10mADC
|
4-20mADC, or
0-10mADC
|
4-20mADC， or
0-10mADC
|
4-20mADC， or
0-10mADC
|
4-20mADC， or
0-10mADC
|
4-20mADC。 or
0-10mADC
|
||
|
控制電位器阻值
|
10kΩ | 10kΩ | 10kΩ | 10kΩ | 10kΩ | 10kΩ | ||
|
絕緣電阻
min
|
109Ω | 109Ω | 109Ω | 109Ω | 109Ω | 109Ω | ||
|
絕緣電壓
min
|
2500V（RMS） | 2500V（RMS） | 2500V（RMS） | 2500V（RMS） | 2500V（RMS） | 2500V（RMS） | ||
|

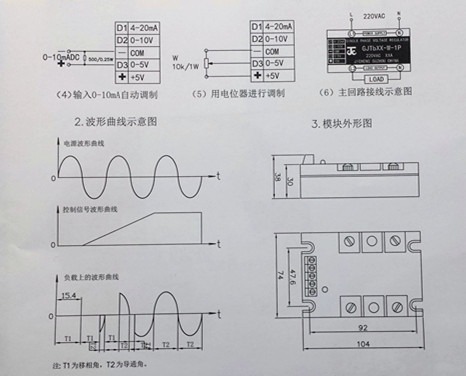

(圖號)
(Figure Number)
|
9-4
|
|||||||
