JTGXXX-SP 系列單相調功器
產品名稱： JTGXXX-SP 系列單相調功器
發布日期： 2017-07-18
點擊數： 2811
詢價： 點擊產品詢價
二維碼：
簡述： JTGxxx-DP series single-phase thyristor power controller<br> JTGXX-SP系列單相調壓器是采用 TGQ-1 為主控板，其主電路采用的是進口西門子公司生產的可控硅專用移相觸發控制集成電路 TCA785。此調壓器具有移相范...
產品詳情
JTGXX-SP系列單相調壓器是采用 TGQ-1 為主控板，其主電路采用的是進
口西門子公司生產的可控硅專用移相觸發控制集成電路 TCA785。此調壓器
具有移相范圍寬、自動穩壓，過流截止保護等優點。尤其是穩壓效果非常好，
適用于各種溫度控制。 例如多溫區隧道推板窯、 多溫區網帶爐、 可設定升
溫曲線的箱式爐、充電、鍍膜電源調壓等。特別適合控溫精度高的場合使用。
1.0.0 安裝與使用及注意事項，安裝前應先閱讀使用說明
1.1.0 安裝尺寸與整機尺寸 270×129×190 如圖（1）
2.0.0 安裝方向及工作環境.
2.1.0 安裝方向必須保持垂
直安裝，散熱風機在調壓器
上端 (↑ UP),保證有良好的
通風.
2.2.0 柜內按裝請注意環境
溫度，調壓器的上下方應留
有一定的空間。為安全運行
建議考慮柜內外留有適當?shù)?
通風口。
2.3.0 接線 :必須經專業電
氣工作人員來選定你所需要
按裝的適配電纜，用合適的
連接方法將適應功率電流值
的導線連接所適配的電氣裝
置。建議選用大于額定工作
電流值的壓接線鼻連接。本
調壓器采用的是一進一出，
因此用戶在接線時請一定
要認準相線。
2.4.0 應在室內無易燃易爆
和含有腐蝕性氣味 ,無金屬
或?qū)щ姺蹓m場所下使用.
2.5.0 環境溫度為 :－10 ～
+45 ℃ ,濕度為 :T=20℃ 時 ,
＜80％.
2.6.0 電源電壓波動工
15％ +10％
3.0.0 安全注意事項:
-
3.1.0 使用時應嚴禁超負荷使用 ,當調壓器內有異味時應立即關斷電源，
必須在解除故障后才能重新開啟電源。
3.2.0 當調壓器給定為零時,輸出端仍然會有很高的感應電,因此嚴禁用手觸摸!!!
3.3.0 接線時應嚴格按照說明書接線,調壓器應有良好的接地線。 不得擅自
改動調壓器內部線路，如有不遵守以上事項 ,而產生的后果本公司不負任何
責任。
4.0.0 指示燈說明：
4.1.0 電源指示燈L1亮為調壓器接通電源。
4.2.0 工作指示燈L2亮為調壓器有工作電壓。
4.3.0 保護指示燈L3亮有兩種原因。
4.3.1 是調壓器超溫， 此時調壓器會停止工作。 此時應關斷電源重新開機。
4.3.2 是過電流保護， 此時調壓器會停止工作。 此時應關斷電源重新開機。
5.0.0 接線端口說明:
本調壓器采用可插撥式接線端 ,這樣可以使用戶很方便的更換調壓
器.(便于維修)（）內為接線端編號。

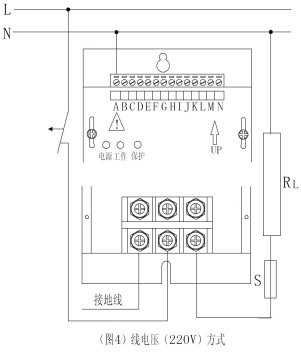

5.1.0 用戶訂貨時應注明工作電
源電壓，當輸入電壓為 220V 時，
接線端（A）號孔應接 N 線，當
輸入電壓為 380V 時， 接線端 （A）
號孔應接 B 相線（請注意：不要
將同相位線接入，另外不同的電
源電壓不能互換）
5.2.0 JC1（E） JC2（F）為無
源觸點 ,它可外接報警器 .觸點
較高電壓是 24V 1A
5.3.0 S1（G） UI1 （H） Z1（I）
是外接手自動轉換開關 ,S1 為手
動端、 UI1 為轉換開關中心端、
Z1 為自動端。當用此項功能時，
手動指示燈 L4 無作用。 如需外接
手自動轉換功能，用戶訂貨時請
說明。
5.4.0 +5V（J） GND（K） UI
（L）是手動給定電位器(2.2K)接
入端,+5V 為電位器電源端、GND
為電位器接地端、UI 為電位器中
心端。
5.5.0 Z-（M） Z+（N）是自動信號輸入端 ,自動信號參數用戶應在訂
貨時說明.
6.0.0 功能開關：
6.1.0 K1：打開機箱蓋板，在線路板GK 控制端右邊有一長方形小開關，
此開關功能為電流 I、電壓 V、閉環 B 轉換開關。
6.2.0 K2 是調壓器自帶手、自動轉換開關，調壓器出廠時此開關均在自動
檔,當用戶按裝設備需用手動調壓調試時請將此開關按下 ,即為手動調壓 ,
此時 L4 點亮.調試完后請將
開關復原位為自動控制，(需
另接溫控儀 )此時手動指示
燈 L4 滅。
7.0.0 接線調試及應用：
7.1.0 按裝好調壓器后 ,接
好綠色接線端的所需控制線.
調壓器的電源線請按 （ 5.1.0）
接線。其它控制線按用戶需
要而依次接入 ,手動電位器
是 2.2K 多圈.
7.2.0 在斷電狀態下檢查確
認連線無誤后，再用萬用表
測量?jī)呻娫催M(jìn)線之間的電阻
值,確保無短路和接錯線時
才可通電調試，此時將負載
脫開、在負載端應先接
入一只大于 100W 的白熾燈
泡(380V 則用兩個燈泡串聯
后同時接入 ),此時應將手動
電位器旋到較小 ,按下線路
板上的 K2 開關使調壓器在
手動狀態下線路板上 L4 指
示燈亮, 再慢慢旋動電位器,
使燈泡從暗到亮。當電位器
旋動的方向改變燈泡的亮度
也隨之變化。此時調壓器為
正常。
7.3.0 接好主控負載后將功
能開關 K2 復位 L4 指示燈滅
此時為自動控制方式（需接
控溫儀） ，即可投入實際運
行。
7.4.0 W2 是限流電位器， 此限流為110％額定電流時作用， 平衡時間0.5S，
用戶可根據實際負載電流作適當調整。W3 是過流保護電位器，過流保護
為 150％額定電流時動作， 動作時間10ms 并保持到關機。W6 是手動調節
上限電位器，W7 是自動調節上限電位器，以上電位器均在控制板上。為
確保設備的安全運行， 在本裝置投運前請?jiān)俅未_認負載是否完好。 接地裝
置是否可靠。
8.0.0 一般故障處理
JTGXXX -SP系列單相調功器使用說明
8.1.0 一般情況下控制器偶
爾出現的現象都為因功率元
件超溫、過載而自動關斷輸
出。表現為保護指示燈亮此
時只要斷開電源查明負載原
因后重新接通電源即可恢
復。 （屬過載保護動作）
8.2.0 其它原因引起的過載
保護
8.2.1 負載短路引起過載保
護。
8.2.2 負載端多處接地，引
起過載。
8.2.3 負載連接線或其它接
線松動。
8.2.4 輸入電壓大幅劇烈跳
動（狹于 10mS 的連續劇烈跳變）
8.2.5 以上四項可能造成過
載保護動作，重復（ 8.1.0）
項即可恢復。
9.0.0 負載
9.1.0 合理的配阻能使輸出
入的對應線性更好，使用更
可靠更安全。
9.1.1 用戶在選用時請按功
率(電流值 )計算出適配的負
載電阻。
9.1.2 推薦用戶在設計爐窯
負載時帶有隔離變壓器 ,原
付側比值小于 1/2。(二次側
與一次側的電壓比)
9.1.3 注意過小的負載電阻
有時會因電網的劇烈波動而
引起內部過載保護電路頻繁
動作。 (保護燈亮， 此時需關
斷電源重新啟動電源)
9.1.4 注意過小的配阻也會引起輸出
入線性、 百分比的偏差變大， 而使受控精度受到嚴重影響。
10.0.0 建議
10.1.0 用戶在輸出端接有隔離變壓器時變比調節請?jiān)O(shè)在原邊 .這樣可降
低接點電流,減少壓降.
10.2.0 隔離變壓器一定要采用整體浸漆處理,目的是減少運行時的噪音.
10.3.0 在電網電壓偏低的地區 ,選型配阻時請留有電壓 (額定值)10％-20％
的調節量.
11.0.0 額定電壓
11.1.0 額定輸入電壓范圍:
11.1.1 AC 380V-15％+10％ 50HZ/60HZ
11.1.2 AC 220V-15％+10％ 50HZ/60HZ
11.2.0 額定電流
11.2.1 15 20 25…….120(A)任選或用戶自定
11.3.0 負載性質
11.3.1 感性、阻性。
11.4.0 輸入信號
11.4.1 DC: 4-20mA
DC:0-5V
DC:0-10V
11.5.0 過熱保護
0-10mA
1-5V
或 2.2K 電位器
11.5.1 裝置 SCR 溫度≥85℃時報警動作.
11.6.0 軟啟動時間
11.6.1 0-0.5S,
11.7.0 冷卻方式
11.7.1 ≤65A 自冷, ≥65A 強制風冷.
12.0.0 特點
12.1.0 多重功能保護,運行可靠.
12.2.0 支持多種儀表輸出信號的接口.
12.3.0 全靜音輸出模式
13.0.0 訂貨須知：
13.1.0 請說明使用電壓，功率、電流。
13.2.0 是否需要手自動轉換，自動信號參數。
14.0.0 型號定義
